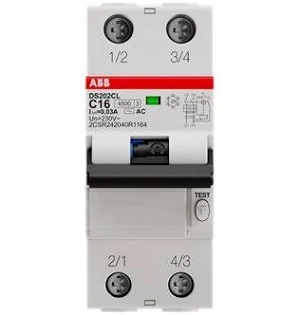

INTERRUTTORE MAGNETOTERMICO DIFFERENZIALE DS202C ABB
l’interruttore magnetotermico differenziale ds202c è un dispositivo 2 poli protetti in soli due moduli per la protezione dei circuiti monofase da sovraccarico e cortocircuito; disponibile con curve di intervebto b e c e correnti nominali fino a 40a consente la protezione contro gli effetti di correnti sinusoidali alternate (tipo ac) correnti sinusoidali e continue con componenti pulsanti (tipo a) anche in versione resistente agli scatti intempestivi (apr).
Caratteristica di intervento:C
Tipo di corrente residua:Tipo AC
Tensione nominale (Ur):230-240 V AC
Tensione nominale di funzionamento:230 / 240 V AC
Tensione nominale di isolamento (Ui):500 V
Tensione di tenuta ad impulso (Uimp):4 kV
Tipo di tensione d'ingresso:AC
Corrente nominale (In):16 A
Corrente residua nominale:30 mA
Potere nominale di cortocircuito:4.5 kA
Potere di cortocircuito estremo nominale (Icu):6 kA
Corrente nominale di cortocircuito condizionale (Inc):10 kA
Potere d'esercizio di interruzione nominale in cortocircuito, in % di Icu (Ics):4.5 kA
Maximum Surge Current:0.25 kA
Leakage Current Type:AC
Frequenza (f):50/60 Hz
Frequenza nominale (f):50/60 Hz
Perdita di potenza:3.4 W
Collegamento tensione di alimentazione:Arbitrario
Classe limitazione energia:3
Resistenza elettrica:10000 ciclo (i)
Resistenza meccanica:20000 ciclo (i)
Numero di poli:2
Numero di poli protetti:2
Caratteristica operativa:Istantaneo
Categoria di sovratensione:III
Posizione dei terminali neutri:Right
Left
Tipo di sezionatore di terra:Undelayed
Tipo di sgancio:C
Opzioni fornite:None
Accessories Available:Sì
Capacità di connessione:Busbar 10 mm²
Rigid 25 ... 25 mm²
Flessibile 25 ... 25 mm²
Sezione nominale:4 - Multi-Wired 1...25 mm²
1 - Solid-Core 25...25 mm²
